Pointe tournante type K

Type K

ref.typek

Pointe tournante pour manchon interchangeable de type K.


• Concentricité garantie de 2 microns, peut être plus précise à la demande
• Roulements à rouleaux coniques fabriqués en interne permettant un encombrement minimum et autoréglage tant radial qu’axial
• Faciliter le passage des outils
• Graissage à vie

Ø Cône morse
SV70 à CM5
Ø Maximum tour par minute
de 3000 à 7000
Fichier produit
CAD file
Dimension
Maximum tours par minute
Charge axial
Charge radial
Concentricité inf. à mm
Diamètre A
Diamètre B
C
D
E
L
Diamètre a
Diamètre b
Diamètre m
d
Quantité
En attente de réapprovisionnement

Créer un devis


Politique de livraison - de 4 à 8 jours ouvrables après réception du paiement



Paiement sécurisé : • Visa • MasterCard

Pointe tournante pour manchon interchangeable de type K.


• Concentricité garantie de 2 microns, peut être plus précise à la demande
• Roulements à rouleaux coniques fabriqués en interne permettant un encombrement minimum et autoréglage tant radial qu’axial
• Faciliter le passage des outils
• Graissage à vie

GE1159

Fiche technique

Cône morse
SV70 à CM5
Maximum tour par minute
de 3000 à 7000
Applications
Rectification mécanique
Taillage
Tournage

Applications

Tournage

Taillage

Rectification mécanique

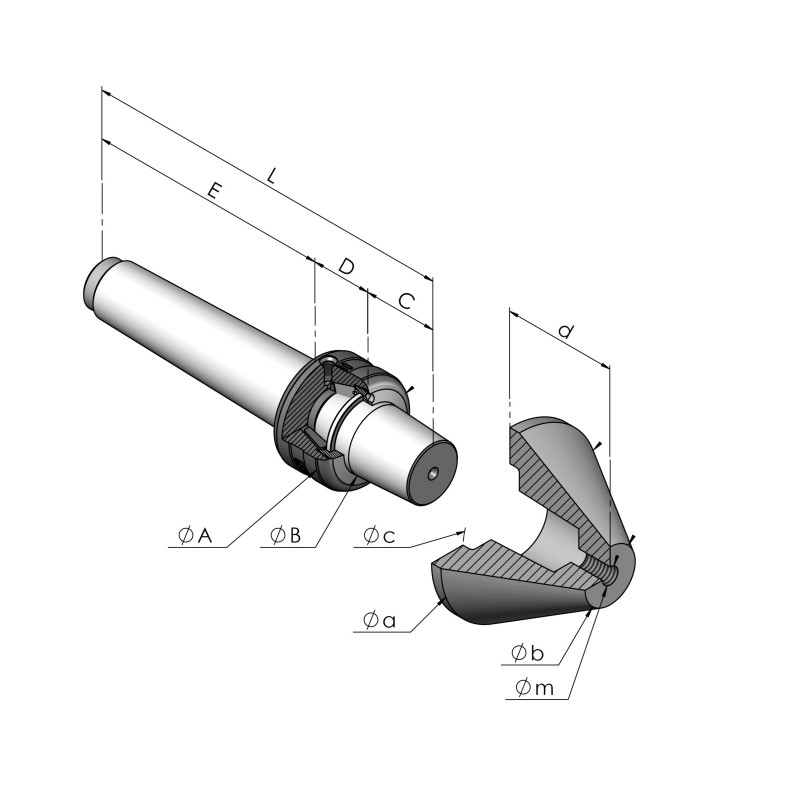

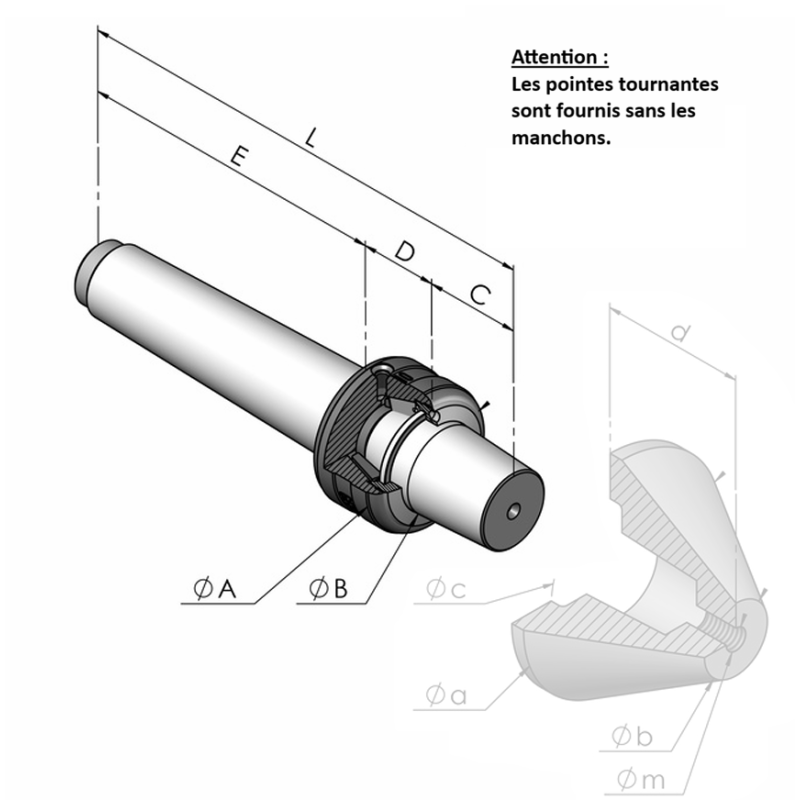

Dessin technique Pointe tournante type K
Dessin technique Pointe tournante type K
Designation Prix Dimension Maximum tours par minute Charge axial Charge radial Concentricité inf. à mm Diamètre A Diamètre B C D E L Diamètre a Diamètre b Diamètre m d

pointes-tournantes Type K

Référence Price Ajouter au panier Ajouter un devis Dimension Maximum tours par minute Charge axial Charge radial Concentricité inf. à mm Diamètre A Diamètre B C D E L Diamètre a Diamètre b Diamètre m d
GE1159 324,00 CHF
SV70 7000 400 60 0.002 20 10 12 13 43 68 35 10 M5 24
GE1003 294,00 CHF
Morse N°1 6500 600 80 0.002 22 12 14 13 57 84 35 10 M5 24
GE1009 346,00 CHF
Morse N°2 6000 800 150 0.002 29 18 18 19 68 105 50 16 M6 32
GE1014 420,00 CHF
Morse N°3 5000 1100 350 0.002 40 24 26 24 85 135 65 20 M8 43
GE1018 495,00 CHF
Morse N°4 4000 1400 500 0.002 49 31 33 28 108 169 85 27 M10 55
GE1022 707,00 CHF
Morse N°5 3000 1800 700 0.002 60 40 46 33 136 214 110 37 M12 70
