Pointe tournante type C

Type C

ref.typec

Pointe tournante creuse 60° de type C


• Concentricité garantie de 2 microns, peut être plus précise à la demande
• Roulements à rouleaux coniques fabriqués en interne permettant un encombrement minimum et autoréglage tant radial qu’axial
• Faciliter le passage des outils
• Graissage à vie

Ø Cône morse
SV70 à CM5
Ø Maximum tour par minute
de 3000 à 7000
Fichier produit
CAD file
Dimension
Maximum tours par minute
Charge axial
Charge radial
Concentricité inf. à mm
Diamètre A
Diamètre B
C
D
E
L
Diamètre a
Diamètre b
Diamètre m
d
Quantité
En attente de réapprovisionnement

Créer un devis


Politique de livraison - de 4 à 8 jours ouvrables après réception du paiement



Paiement sécurisé : • Visa • MasterCard

Pointe tournante creuse 60° de type C


• Concentricité garantie de 2 microns, peut être plus précise à la demande
• Roulements à rouleaux coniques fabriqués en interne permettant un encombrement minimum et autoréglage tant radial qu’axial
• Faciliter le passage des outils
• Graissage à vie

GE1069

Fiche technique

Cône morse
SV70 à CM5
Maximum tour par minute
de 3000 à 7000
Applications
Contrôle
Rectification mécanique
Taillage
Tournage

Applications

Tournage

Contrôle

Taillage

Rectification mécanique

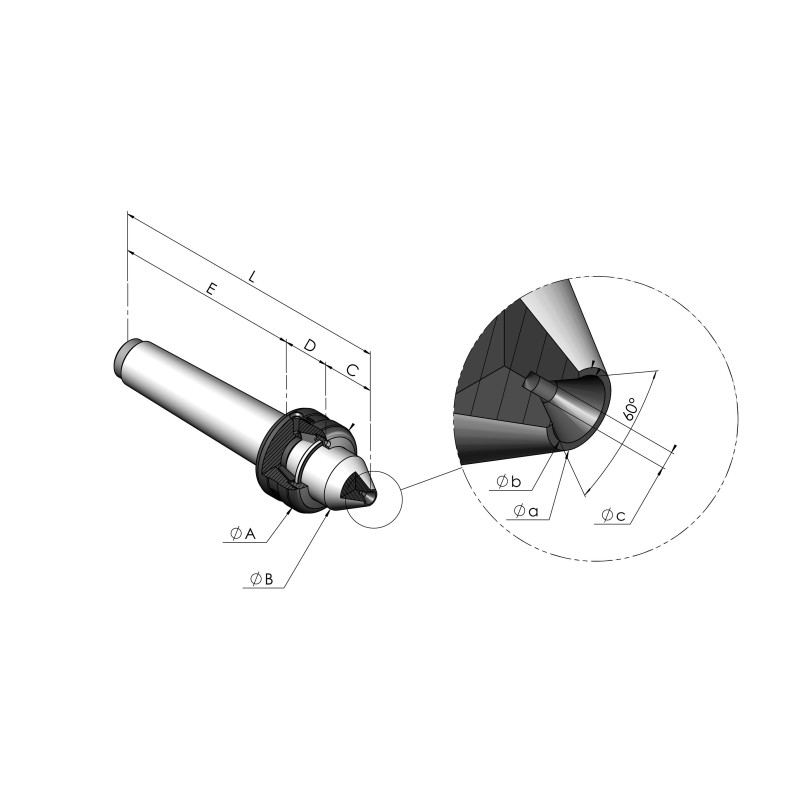

Dessin technique Pointe tournante type C
Dessin technique Pointe tournante type C
Designation Prix Dimension Maximum tours par minute Charge axial Charge radial Concentricité inf. à mm Diamètre A Diamètre B C D E L Diamètre a Diamètre b Diamètre m d

pointes-tournantes Type C

Référence Price Ajouter au panier Ajouter un devis Dimension Maximum tours par minute Charge axial Charge radial Concentricité inf. à mm Diamètre A Diamètre B C D E L Diamètre a Diamètre b Diamètre m d
GE1069 324,00 CHF
SV70 7000 400 60 0.002 20 10 12 13 43 68 3.2 2.5 - -
GE1002 294,00 CHF
Morse N°1 6500 600 80 0.002 22 12 14 13 57 84 3.8 3 - -
GE1008 346,00 CHF
Morse N°2 6000 800 150 0.002 29 18 16 19 68 103 5.5 4.5 - -
GE1013 416,00 CHF
Morse N°3 5000 1100 350 0.002 40 24 23 24 85 132 7.5 6 - -
GE1017 495,00 CHF
Morse N°4 4000 1400 500 0.002 49 31 30 28 108 166 12 10 - -
GE1021 707,00 CHF
Morse N°5 3000 1800 700 0.002 60 40 36 33 136 205 18 15 - -
